Промышленные вентиляторы

Промышленные вентиляторы

Промышленные вентиляторы – это целый класс машин, предназначенных для перемещения воздушных масс – воздуха, газов, продуктов сгорания, пара, отработанного воздуха. Они работают на разных принципах, но общее у них – нагнетание осуществляется вращающимися рабочими колёсами.

Классификация промышленных вентиляторов:

1. По принципу действия:
   • осевые;
   • диаметральные (тангенциальные) – с цилиндрическим рабочим колесом;
   • радиальные (центробежные).
2. По величине создаваемого давления:
   • низкое (до 1000 Па);
   • среднее (до 3000 Па);
   • высокое (до 12000 Па).
3. По составу перемещаемого воздуха:
   • воздух (нейтральные газы);
   • запыленный воздух (пылевой вентилятор);
   • водяной пар, активные в плане коррозии газы;
   • дым (дымососы);
   • взрывоопасные газы (взрывозащищённые модели).
4. По условиям эксплуатации:
   • стандартное исполнение вентиляторов – до 80°С;

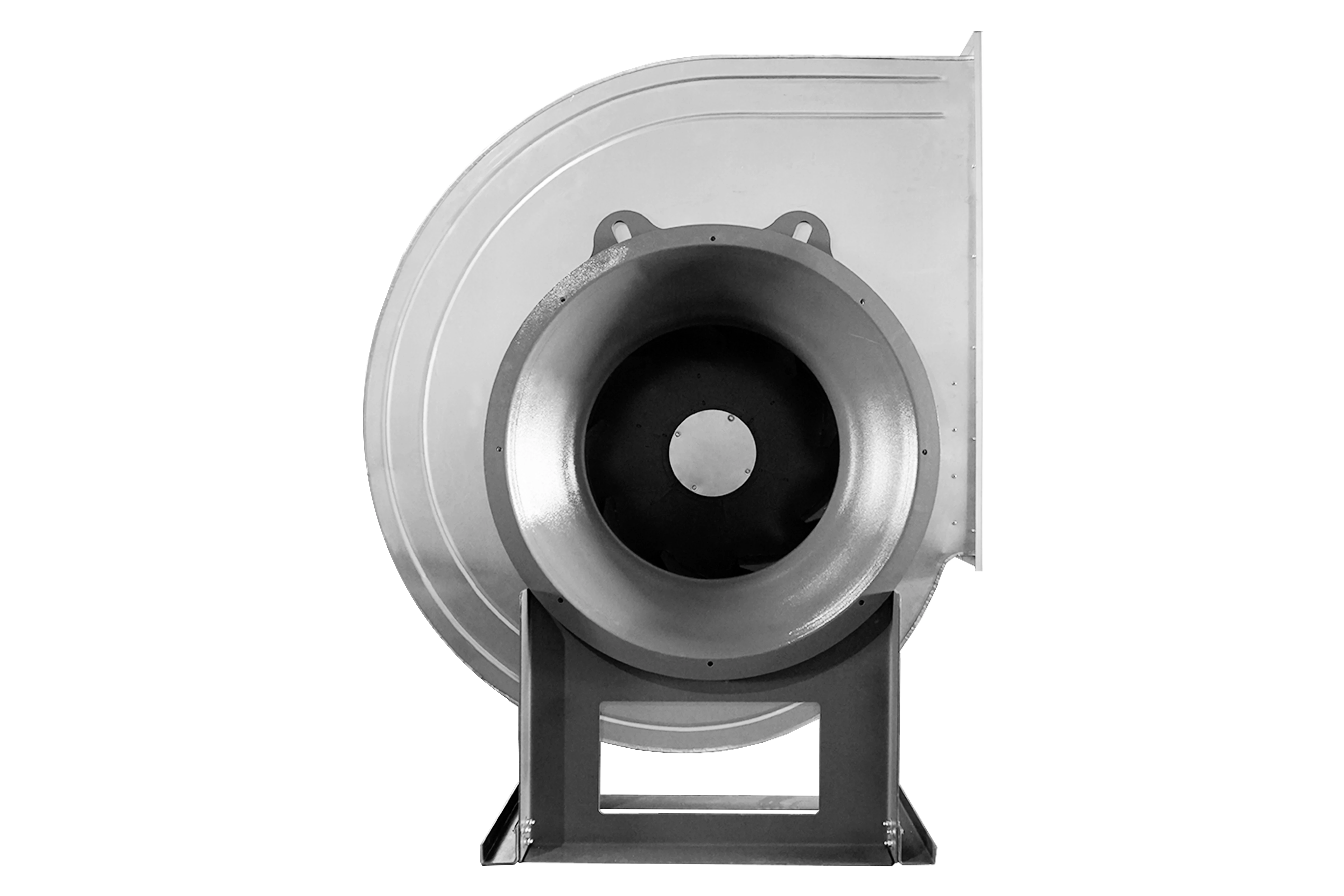

   • термостойкое – до 200°С (для дымоудаления).
5. По способу соединения крыльчатки с мотором:
   • непосредственное;
   • через приводной ремень.
6. Способ монтажа:
   • на опоре;
   • в воздушном канале (канальные модели);
   • на кровле здания (кровельные или крышные).

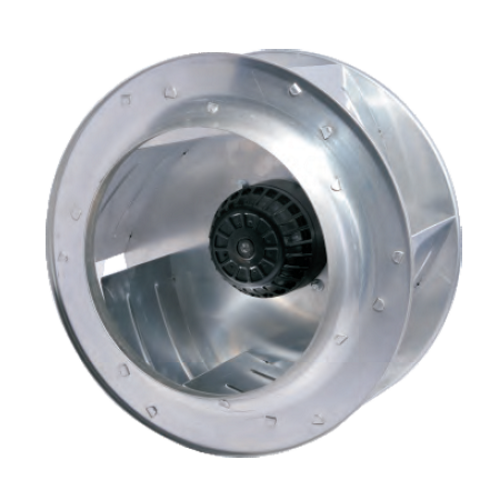

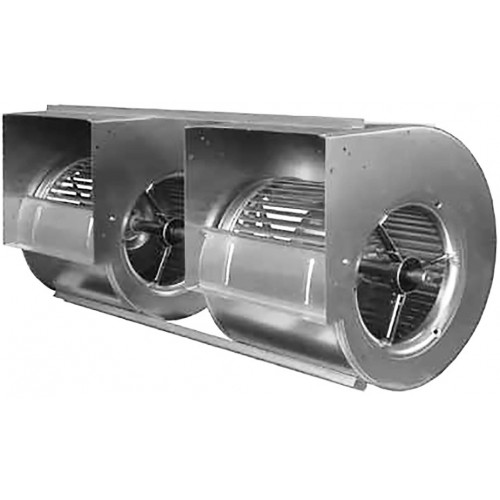

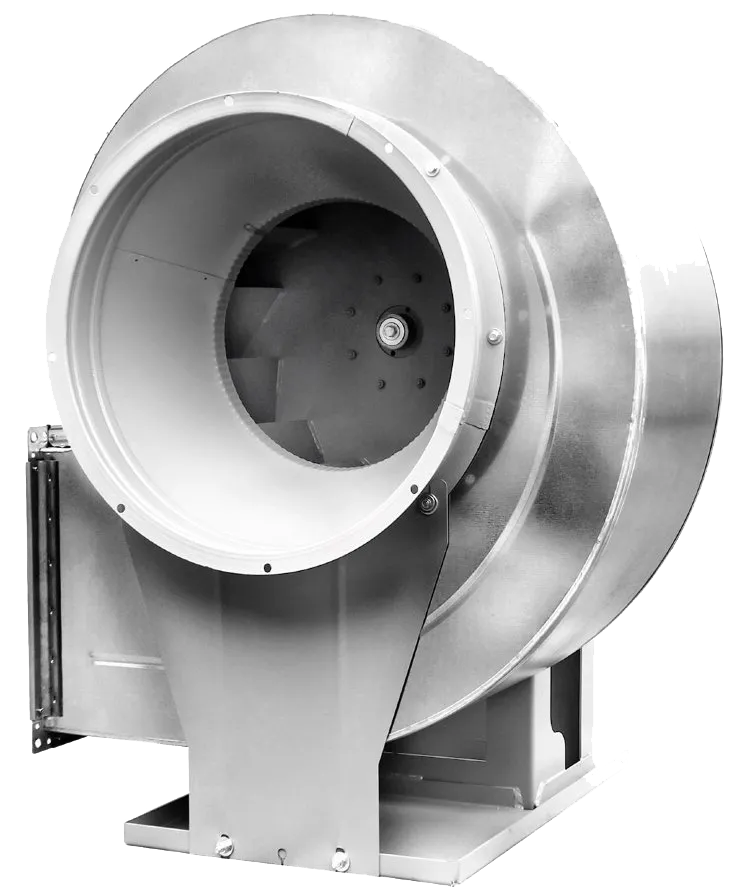

Радиальные вентиляторы

Другое их название – центробежные вентиляторы. Воздух в них перемещается по направлению радиуса, от центра к краю, за счет центробежных сил.

Основные части вентилятора:

• колесо с лопатками;
• спиральный корпус – «улитка»;
• электродвигатель.

Радиальные модели уверенно работают при значительных давлениях и делятся на 3 группы: низкого, среднего и высокого давления. Часто они работают в мощных промышленных вытяжных системах.

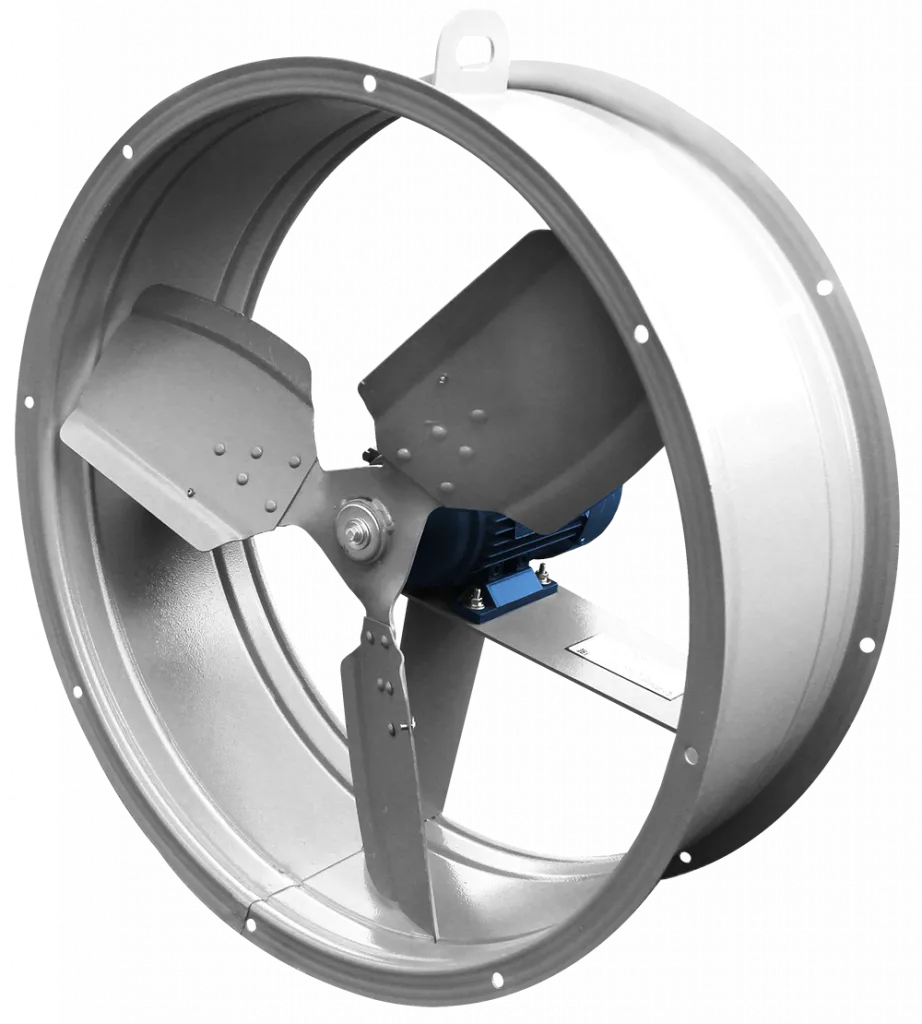

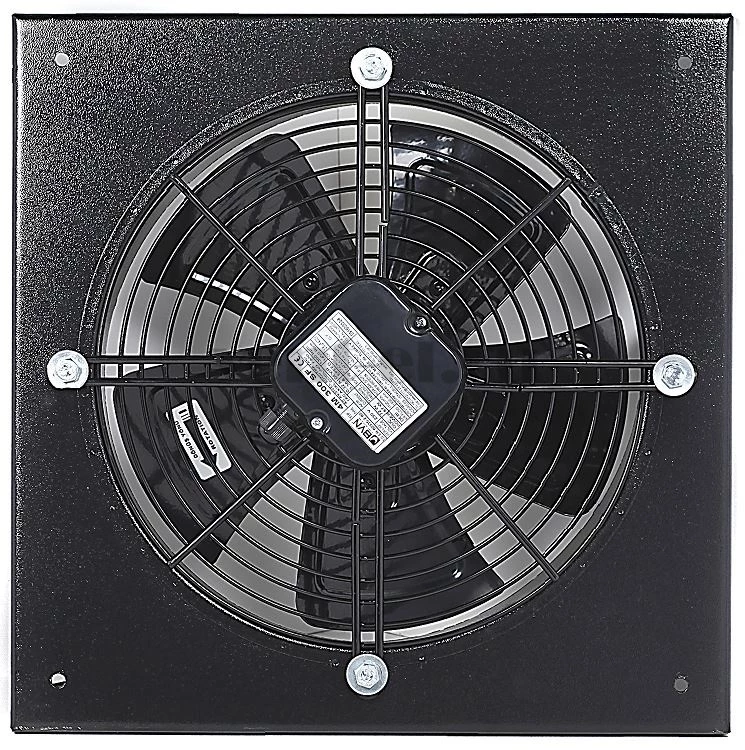

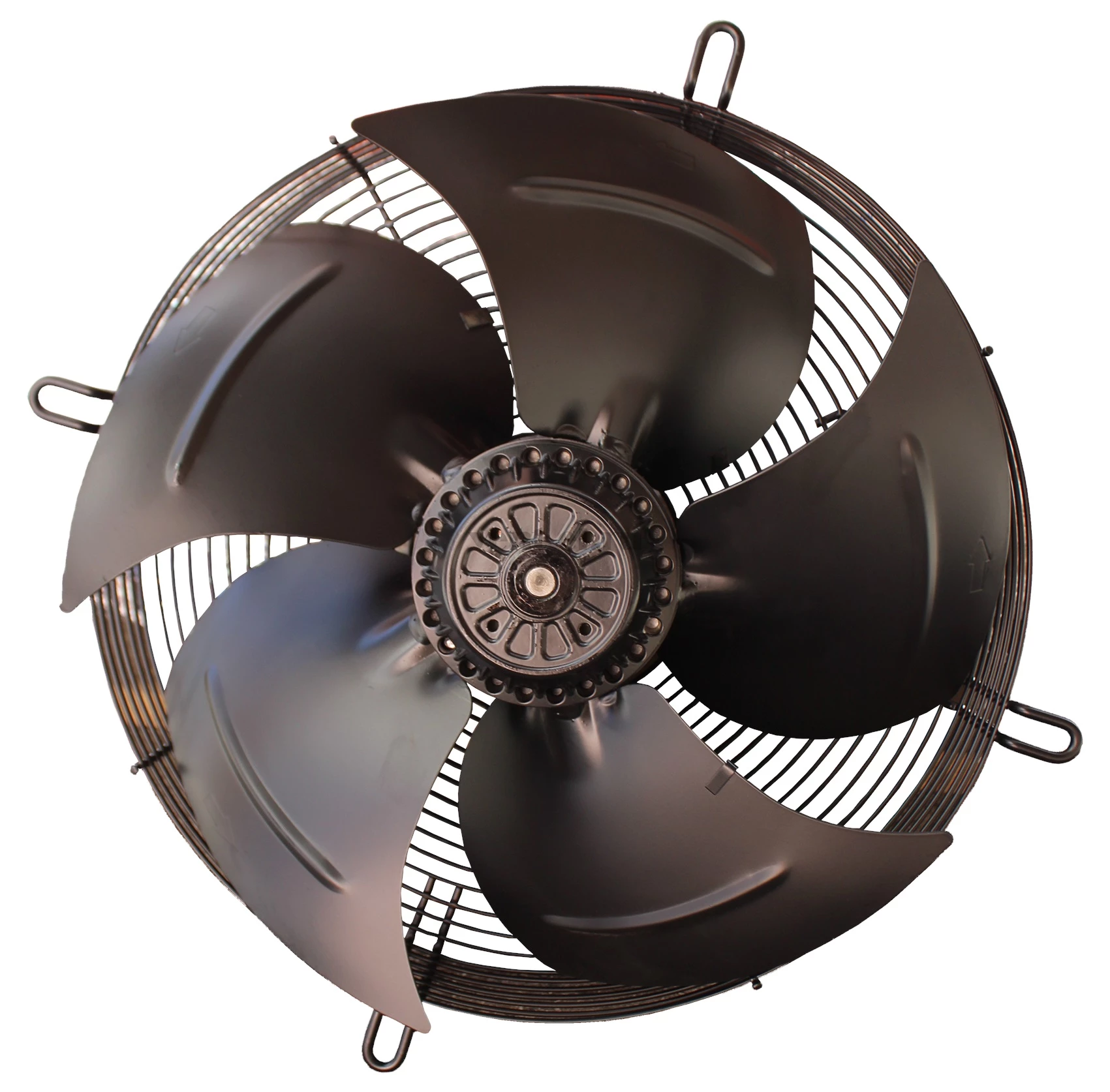

Осевые вентиляторы

Другое название – аксиальные. Воздух перемещается параллельно оси вращения вала двигателя, на котором крутится колесо с лопастями, похожее на пропеллер – крыльчатка. Имеют множество различных исполнений – в круглом или квадратном корпусе, канальные или без корпуса. Это обуславливает очень широкий спектр их применения.

Достоинства:

• высокая производительность по сравнению с радиальными;
• компактность;
• удобство эксплуатации;
• простота конструкции;
• возможность реверса.

Осевые вентиляторы, в отличие от радиальных, не предназначены для работы в системах с высоким аэродинамическим сопротивлением.

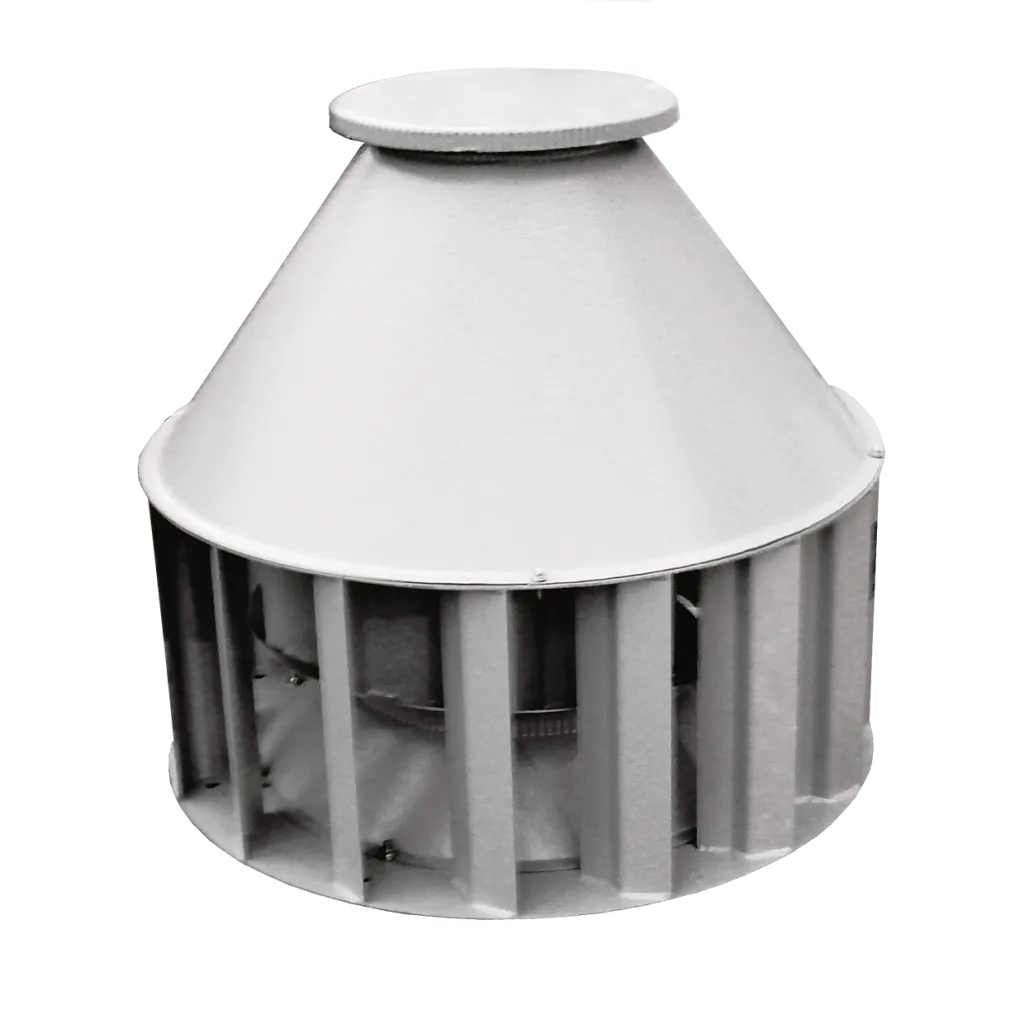

Крышные вентиляторы

Область использования вентиляторов, где применяются как осевые, так и радиальные модели. Устанавливаются на кровле зданий, предназначены усиливать тягу в системах вытяжки или работать как отдельная вытяжка для подкровельного пространства. Имеют высокую производительность. Радиальные модели могут в режиме реверса работать и как приточный агрегат.

Крышные вентиляторы имеют высокую степень защиты двигателя и электрического подключения от атмосферной влаги.

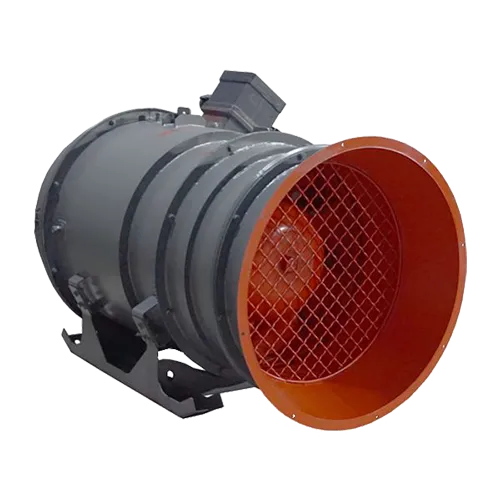

Отметим взрывозащищенные крышные модели, применяемые на угольных шахтах и других местах с повышенной опасностью взрыва.

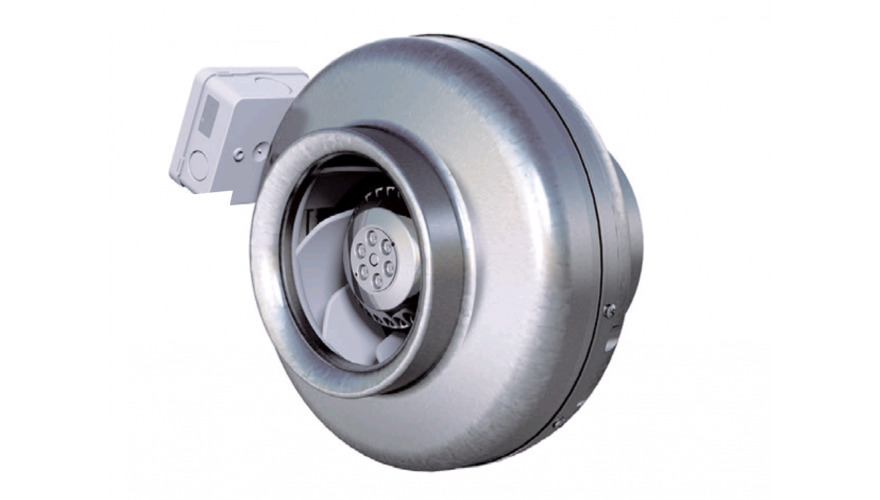

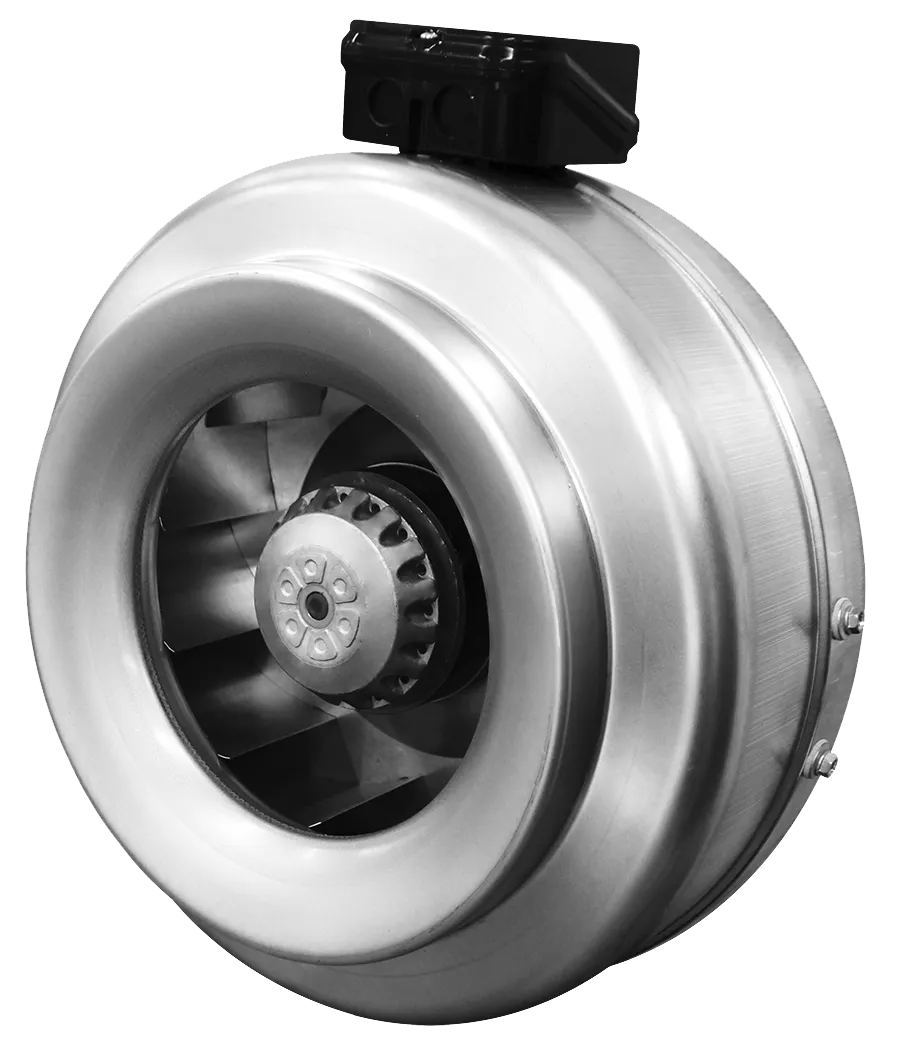

Канальные вентиляторы

Они разработаны для установки непосредственно в вентиляционный канал, круглый или прямоугольный. Могут обеспечивать приток и вытяжку воздуха. Как и кровельные, канальные модели бывают и осевые (обычно в круглых каналах), и радиальные (они не такие компактные, как осевые, но производительные, часто имеют фланцевое подключение в прямоугольные воздуховоды).

Направление движения воздуха обычно показано стрелкой на корпусе.

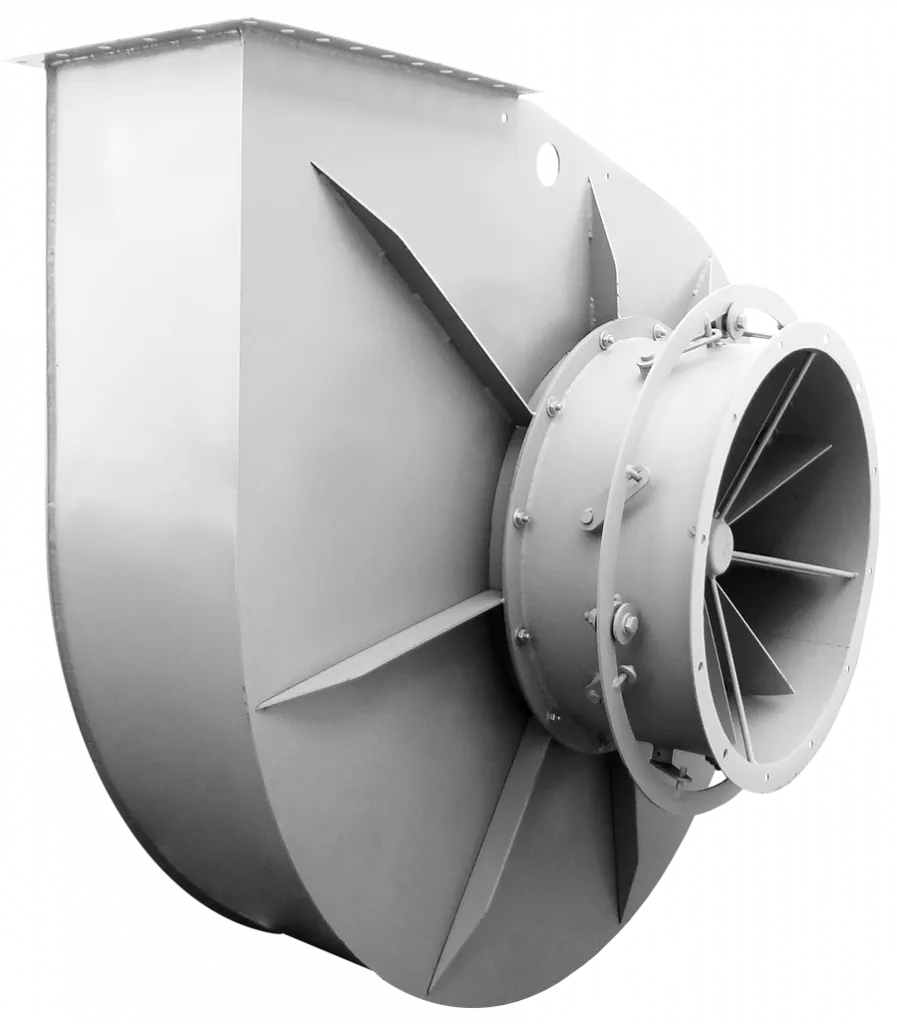

Дутьевые вентиляторы или дымососы

Они предназначены для подачи воздуха для горения в топки котлов и удаления продуктов сгорания. Это мощные и надёжные центробежные установки, используемые в котельных и других местах, где сжигается топливо. Дымососы имеют высокотемпературное исполнение.

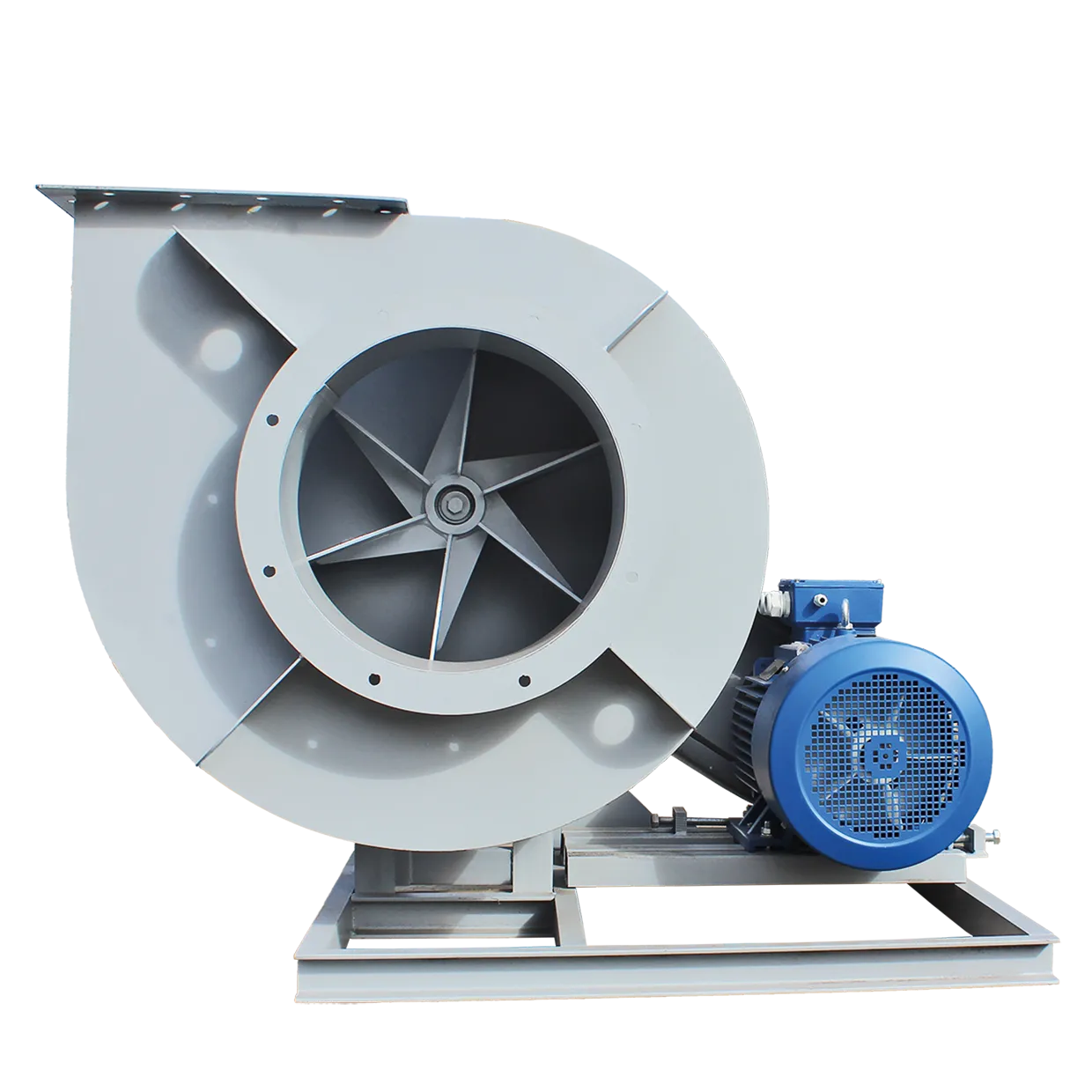

Пылевые вентиляторы

Еще один вид, где используются только центробежные крыльчатки. Они предназначены для вытяжки и пневмотранспорта сухой пыли, опилок, стружки и т.д. Конструктивные особенности – повышенные зазоры, трапециевидные лопатки и другие. Кроме общепромышленного, могут изготавливаться в коррозионностойком и (или) взрывобезопасном исполнении.

Мы рассказали лишь о малой части существующих вентиляторов. Кроме крышных, есть и оконные вентиляторы. Есть отдельные установки с настенным и потолочным креплением для помещений. Есть вентилятор для промышленного холодильника. Есть для всего! Это целый мир с лопастями, верно служащий человечеству.
