Рабочее колесо Ziehl-Abegg RH71M-ADK.6K.1R (арт.107703) с двигателем

Описание товара

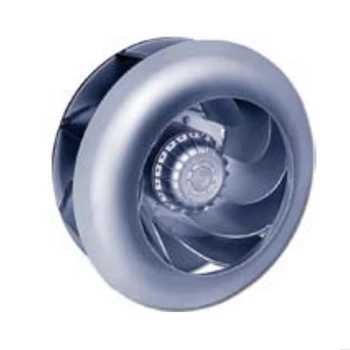

Рабочее колесо RH71M-ADK.6K.1R (арт. 107703)

Центробежное рабочее колесо одностороннего всасывания серии RH от немецкого производителя ZIEHL-ABEGG (Германия) выпускаются с крыльчаткой от 190 до 630 мм. Используются в канальной и крышной вентиляции, в кондиционировании, охлаждении, системах с тепловыми насосами, оборудовании «чистых комнат».

Достоинства радиальных рабочих колес серии RH

• высокопроизводительная крыльчатка C-pro из прочного композитного материала (у части моделей);
• материал препятствует развитию микробов и пригоден для чистых комнат с жёсткими требованиями по гигиене;
• энергоэффективный двигатель с электронной коммутацией (у части моделей);
• большой размерный ряд.

Конструкция

• компактная рама и впускное кольцо из оцинкованной стали;
• рабочее колесо из композита, оцинкованной стали или алюминия (клёпаное или сварное);
• загнутые назад лопатки;
• рабочее колесо сбалансировано статически и динамически;
• двигатель с электронной коммутацией с внешним ротором и регулировкой скорости 0-100% (у части моделей), или асинхронный двигатель с встроенной защитой (тепловое реле) и управлением скоростью по напряжению;
• класс защиты двигателя IP54.

Особенности установки вентиляторов RH71M-ADK.6K.1R

Вал должен располагаться горизонтально или вертикально (воздушный поток вверх или вниз). Обязательно проверить направление вращения двигателя – против часовой стрелки (смотреть со стороны всасывания).

Технические характеристики

• артикул: 107703
• номинальное напряжение: 400 В ±10%
• номинальная частота вращения: 650/440 об/мин
• пусковой ток: 1,9/1,15 А
• максимально допустимая температура перемещаемой среды: 40°C
• масса: 31 кг
• степень защиты: IP54

Аэродинамические характеристики

Габаритные размеры (мм)
