Описание товара

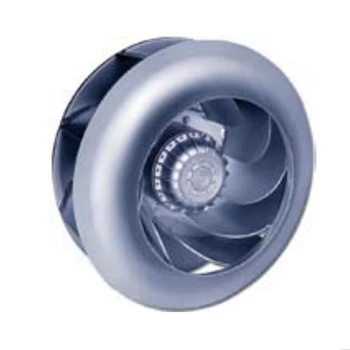

Рабочее колесо RH45G-6DK.4F.2R (арт. 126316)
Центробежное рабочее колесо одностороннего всасывания серии RH от немецкого производителя ZIEHL-ABEGG (Германия) выпускаются с крыльчаткой от 190 до 630 мм. Используются в канальной и крышной вентиляции, в кондиционировании, охлаждении, системах с тепловыми насосами, оборудовании «чистых комнат».
Достоинства радиальных рабочих колес серии RH
- высокопроизводительная крыльчатка C-pro из прочного композитного материала (у части моделей);
- материал препятствует развитию микробов и пригоден для чистых комнат с жёсткими требованиями по гигиене;
- энергоэффективный двигатель с электронной коммутацией (у части моделей);
- большой размерный ряд.
Конструкция
- компактная рама и впускное кольцо из оцинкованной стали;
- рабочее колесо из композита, оцинкованной стали или алюминия (клёпаное или сварное);
- загнутые назад лопатки;
- рабочее колесо сбалансировано статически и динамически;
- двигатель с электронной коммутацией с внешним ротором и регулировкой скорости 0-100% (у части моделей), или асинхронный двигатель с встроенной защитой (тепловое реле) и управлением скоростью по напряжению;
- класс защиты двигателя IP54.
Особенности установки вентиляторов RH45G-6DK.4F.2R
Вал должен располагаться горизонтально или вертикально (воздушный поток вверх или вниз). Обязательно проверить направление вращения двигателя – против часовой стрелки (смотреть со стороны всасывания).
Технические характеристики
- артикул: 126316
- номинальное напряжение: 400 В ±10%
- номинальная частота вращения: 940 об/мин
- пусковой ток: 0,58 А
- максимально допустимая температура перемещаемой среды: 70°C
- масса: 10 кг
- степень защиты: IP54
|
Тип
|
Рабочие
характеристики
|
Напряжение
U
[В]
|
Рабочая
точка
|
Ток
I
[A]
|
Потребляемая
мощность
P1
[Вт]
|
Частота
вращения
n
[об/мин-1]
|
Уровень звуковой
мощности на стороне
всасывания LWA5
[дБ]
|
|
RH45G-6DK.4F.2R
|
I
|
400
|
1
|
0,53
|
160
|
970
|
|
|
2
|
0,58
|
240
|
940
|
62
|
|
3
|
0,56
|
200
|
950
|
71
|
|
II
|
230
|
4
|
0,4
|
110
|
900
|
|
|
5
|
0,55
|
180
|
820
|
60
|
|
6
|
0,45
|
150
|
860
|
68
|
|
III
|
180
|
7
|
0,4
|
100
|
940
|
|
|
8
|
0,55
|
150
|
730
|
56
|
|
9
|
0,5
|
130
|
790
|
66
|
|
IV
|
140
|
10
|
0,4
|
80
|
750
|
|
|
11
|
0,5
|
110
|
600
|
53
|
|
12
|
0,5
|
100
|
660
|
63
|
|
V
|
90
|
13
|
0,4
|
60
|
390
|
|
Аэродинамические характеристики
Габаритные размеры (мм)
