Описание товара

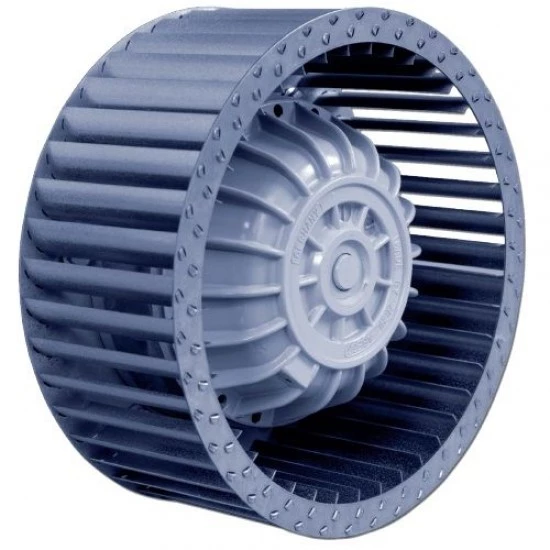

Рабочее колесо RE35P-4DK.7M.1R (арт. 210202)
Центробежное рабочее колесо среднего давления линейки RE от немецкого производителя ZIEHL-ABEGG (Германия) – однопоточная крыльчатка с двигателем, компонент для системы кондиционирования и вентиляции. Диаметры крыльчаток от 120 до 450 мм. Рабочая температура воздуха: -20°С - +70°С.
Назначение радиального вентилятора RE35P-4DK.7M.1R – кондиционирование, канальная вентиляция, блоки вытяжки, устройства охлаждения.
Особенности конструкции
- без корпуса;
- эффективная крыльчатка из оцинкованного стального листа с загнутыми вперёд лопатками;
- колесо-мотор динамически и статически сбалансирован;
- асинхронный двигатель с внешним ротором и защитой от перегрева (термореле);
- регулировка оборотов напряжением;
- степень защиты двигателя IP54;
- необслуживаемые долговечные шарикоподшипники.
Особенности монтажа рабочего колеса RE35P-4DK.7M.1R
- монтажное положение вала – горизонтально или вертикально;
- крепление корпуса к фланцу двигателя болтами повышенной прочности;
- после установки проверить направление вращения двигателя.
При температуре ниже -10°С обращаться с осторожностью. Для постоянной работы при температуре ниже -25°С нужны специальные подшипники.
Технические характеристики
- артикул: 210202
- номинальное напряжение: 230 В ±10%
- номинальная частота вращения: 1320 об/мин
- пусковой ток: 10,5/6 А
- степень защиты: IP54
Габаритные размеры
|
Модель
|
Артикул
|
Размеры, мм
|
|
A
|
B1
|
B2
|
D1
|
D2
|
E
|
F
|
H2
|
H5
|
K
|
K1
|
Типоразмер
|
T
|
|
RE35P-4DK.7M.1R
|
210202
|
140
|
-
|
140
|
297
|
357
|
190
|
7
|
142
|
196
|
221
|
-
|
M10/8x45_
|
20
|
