Описание товара

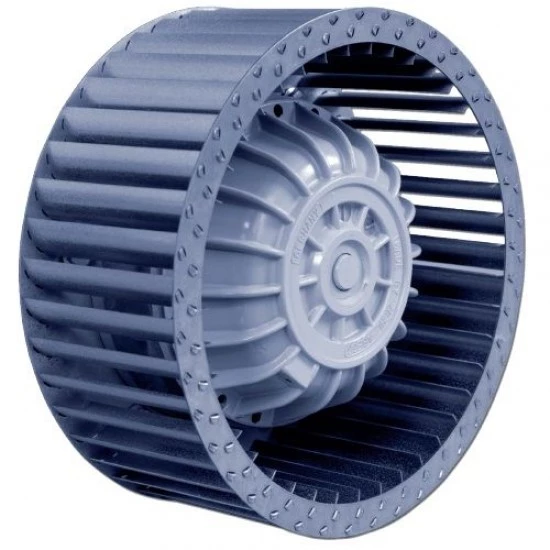

Рабочее колесо RE20P-4DK.2C.1R (арт. 209475)
Центробежное рабочее колесо среднего давления линейки RE от немецкого производителя ZIEHL-ABEGG (Германия) – однопоточная крыльчатка с двигателем, компонент для системы кондиционирования и вентиляции. Диаметры крыльчаток от 120 до 450 мм. Рабочая температура воздуха: -20°С - +70°С.
Назначение радиального вентилятора RE20P-4DK.2C.1R – кондиционирование, канальная вентиляция, блоки вытяжки, устройства охлаждения.
Особенности конструкции
- без корпуса;
- эффективная крыльчатка из оцинкованного стального листа с загнутыми вперёд лопатками;
- колесо-мотор динамически и статически сбалансирован;
- асинхронный двигатель с внешним ротором и защитой от перегрева (термореле);
- регулировка оборотов напряжением;
- степень защиты двигателя IP54;
- необслуживаемые долговечные шарикоподшипники.
Особенности монтажа рабочего колеса RE20P-4DK.2C.1R
- монтажное положение вала – горизонтально или вертикально;
- крепление корпуса к фланцу двигателя болтами повышенной прочности;
- после установки проверить направление вращения двигателя.
При температуре ниже -10°С обращаться с осторожностью. Для постоянной работы при температуре ниже -25°С нужны специальные подшипники.
Технические характеристики
- артикул: 209475
- номинальная частота вращения: 1270 об/мин
- пусковой ток: 1,65/0,95 А
- степень защиты: IP54
Габаритные размеры
|
Модель
|
Артикул
|
Размеры, мм
|
|
A
|
B1
|
B2
|
D1
|
D2
|
E
|
F
|
H2
|
H5
|
K
|
K1
|
Типоразмер
|
T
|
|
RE20P-4DK.2C.1R
|
209475
|
75
|
-
|
80
|
163
|
202
|
90
|
6,0
|
82
|
114
|
107
|
-
|
M6/4x90_
|
12
|
